Pozo de polietileno N4200AEL2
Intel® Pentium® N4200, HD 505 Gráficos HDMI+2 DP, 2 LAN+SIM+2 SATA, 6 COM+PCIe x1
Destacados destacados
• Procesador Intel® Celeron®/Pentium®/Atom®-E
• Plataforma Intel® Apollo Lake (SOC)
• Gráficos Intel® HD 505, resolución 4K, HDMI+2 DP+LVDS
• 2 SO-DIMM DDR3L para hasta 16 GB de memoria
• PCI Express 3.0 x1, MiniPCIe
• 2 Intel® Gigabit LAN, M.2 Wi-Fi+SIM
• 4 USB 3.0, 5 USB 2.0
• 2 SATA de 6 Gb/s, mSATA de 6 Gb/s
• Sonido de audio 5.1 ALC662
• Fuente de alimentación: Entrada DC12-24V/ATX
• Compatibilidad con sistemas operativos: Windows 10, IoT, Linux
• Aplicaciones: Set Top Box, Network Appliance, Digital Signage, POS/Kiosk, Vigilancia, IP/PBX, IoT/Edge System, etc.
Opciones de CPU
• Intel® Pentium® N4200 1.10 / 2.50GHz 4Core 4Threads 2M 6W
• Intel® Celeron® N3350 1.10 / 2.40GHz 2Core 2Threads 2M 6W
• Intel® Celeron® N3450 1.10 / 2.20GHz 4Core 4Threads 2M 6W
• Intel® Atom® E3940 1.60 / 1.80 GHz 4 núcleos 4 hilos 2 M 9.5 W
• Intel® Celeron® N3350 1.10 / 2.40GHz 2Core 2Threads 2M 6W
• Intel® Celeron® N3450 1.10 / 2.20GHz 4Core 4Threads 2M 6W
• Intel® Atom® E3940 1.60 / 1.80 GHz 4 núcleos 4 hilos 2 M 9.5 W
chipset
• Plataforma Intel® Apollo Lake (SOC)
Memoria
• 2 SO-DIMM DDR3L
• 1600/1333 MHz sin búfer sin ECC (E / S de doble canal)
• Admite hasta 16 GB
• 1600/1333 MHz sin búfer sin ECC (E / S de doble canal)
• Admite hasta 16 GB
Gráficos
• Gráficos Intel® HD 505, resolución 4K
• Admite 3 puertos de gráficos
• 1 x HDMI, compatible con una resolución máxima de 3840x2160 30 Hz Compatible con la versión HDMI 1.4 y HDCP 2.2
• 2 puertos gráficos DP, 4K 60 Hz
• 1 x encabezado LVDS
• Admite 3 puertos de gráficos
• 1 x HDMI, compatible con una resolución máxima de 3840x2160 30 Hz Compatible con la versión HDMI 1.4 y HDCP 2.2
• 2 puertos gráficos DP, 4K 60 Hz
• 1 x encabezado LVDS
Nuestra red
• 2 x LAN Intel® I211AT Gigabit (10/100/1000 Mb / s)
• 1 x M.2 2230 (tomado por el módulo WiFi + BT)
• 1 x enchufe SIM (para la opción 3G/4G-LTE)
• Wake on LAN, compatible con arranque PXE (sin disco)
• Opción: se puede agregar una LAN Gigabit adicional mediante un módulo LAN USB
• 1 x M.2 2230 (tomado por el módulo WiFi + BT)
• 1 x enchufe SIM (para la opción 3G/4G-LTE)
• Wake on LAN, compatible con arranque PXE (sin disco)
• Opción: se puede agregar una LAN Gigabit adicional mediante un módulo LAN USB
Slots de expansión
Almacenamiento
• 2 x SATA 6 Gb / s
• 1 x mSATA 6 Gb / s
• Almacenamiento interno flash eMMC opcional
• 1 x mSATA 6 Gb / s
• Almacenamiento interno flash eMMC opcional
Audio
• Realtek® ALC662 de 6 canales (5.1)
• Soporte para S / PDIF Out
• 2 conectores de audio estéreo analógico de 3.5 mm
• Soporte para S / PDIF Out
• 2 conectores de audio estéreo analógico de 3.5 mm
E / S del panel posterior
• 4 puertos USB 3.0
• 5 puertos USB 2.0
• 6 puertos COM serie (RS485, 5 RS232)
• 1 x puerto HDMI
• 2 DP
• 2 x puertos LAN
• 1 x puerto S / PDIF
• 2 conectores de audio de 3.5 mm
• 1 x conector de alimentación de entrada de CC de 2.5 mm
• 5 puertos USB 2.0
• 6 puertos COM serie (RS485, 5 RS232)
• 1 x puerto HDMI
• 2 DP
• 2 x puertos LAN
• 1 x puerto S / PDIF
• 2 conectores de audio de 3.5 mm
• 1 x conector de alimentación de entrada de CC de 2.5 mm
E / S interna
Otras E / S
E / S del panel frontal
Función
• 1 cabezal GPIO de 4 pulgadas / 4 salidas
• 1 x encabezado TPM
• 1 x encabezado TPM
BIOS del sistema
• Compatible con perro guardián
Chasis

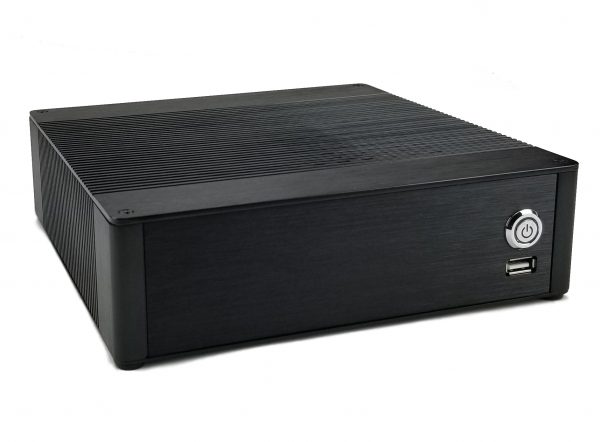

• Chasis de aluminio sin ventilador serie 300R
• Dimensiones: Caja 300: 8.1 (L) x 8.1 (W) x 2.2 (H) pulgadas
• Bahía de unidad: una bahía de unidad de estado sólido / HD de 2.5 "
• PCIe 1x RISER + MiniPCIe + ranuras mSATA opcionales + unidad óptica Slim DVD o Bluray
• Peso del sistema: 3.9 lb (neto) y 6 lb (bruto con embalaje)
• Color: negro como color predeterminado, colores personalizados disponibles con pedido especial
• Admite VESA, soportes de montaje en pared o en rack
• 300B Aluminio 2.1 "H 300A con compartimiento delgado para DVD 300R con ranura RISER
• Opcional: Slim 10 Series 1.4 "Slim
• Opcional: 138D 7 "x7" x1.38H
• Dimensiones: Caja 300: 8.1 (L) x 8.1 (W) x 2.2 (H) pulgadas
• Bahía de unidad: una bahía de unidad de estado sólido / HD de 2.5 "
• PCIe 1x RISER + MiniPCIe + ranuras mSATA opcionales + unidad óptica Slim DVD o Bluray
• Peso del sistema: 3.9 lb (neto) y 6 lb (bruto con embalaje)
• Color: negro como color predeterminado, colores personalizados disponibles con pedido especial
• Admite VESA, soportes de montaje en pared o en rack
• 300B Aluminio 2.1 "H 300A con compartimiento delgado para DVD 300R con ranura RISER
• Opcional: Slim 10 Series 1.4 "Slim
• Opcional: 138D 7 "x7" x1.38H
Fuente de alimentación
• Energía: DC12V o DC19-24V 60W o más vataje Adaptador de corriente Enchufe de 2.5 mm (Certificado UL / CE / FCC)
• Cable de alimentación: cable de alimentación estándar de EE. UU. Incluido, cable de alimentación europeo disponible como opción
• Alimentado por PoE compatible
• Conformidad con Energy Star, modo inactivo a <1 W
• Cable de alimentación: cable de alimentación estándar de EE. UU. Incluido, cable de alimentación europeo disponible como opción
• Alimentado por PoE compatible
• Conformidad con Energy Star, modo inactivo a <1 W
Soporte del sistema operativo
• Windows 10, IoT, Linux
Aplicación
• Decodificador, dispositivo de red, señalización digital, POS / quiosco, vigilancia, IP / PBX, sistema IoT / Edge, etc.
• Longevidad integrada
• Longevidad integrada
Medio ambiente
• Temperatura de funcionamiento: 0 a +55 C
• Temperatura de inactividad: -20 a +70 C
• Vibración - En funcionamiento: 9.8 m / s2 (1.0 G) 5 a 500 Hz
• Vibración - Sin funcionamiento: 49 m / s2 (5.0G) 15 a 500Hz
• Choque - En funcionamiento: 3,920 m / s2 (400G) 2ms
• Choque - Sin funcionamiento: 8,820 m / s2 (900G) 1ms
• Humedad relativa de funcionamiento: 8% a 90% (sin condensación)
• Humedad relativa no operativa: 5% a 95% (sin condensación)
• MTBF: 100,000 horas
• Conformidad con la RoHS
• Temperatura de inactividad: -20 a +70 C
• Vibración - En funcionamiento: 9.8 m / s2 (1.0 G) 5 a 500 Hz
• Vibración - Sin funcionamiento: 49 m / s2 (5.0G) 15 a 500Hz
• Choque - En funcionamiento: 3,920 m / s2 (400G) 2ms
• Choque - Sin funcionamiento: 8,820 m / s2 (900G) 1ms
• Humedad relativa de funcionamiento: 8% a 90% (sin condensación)
• Humedad relativa no operativa: 5% a 95% (sin condensación)
• MTBF: 100,000 horas
• Conformidad con la RoHS
