Pozo de polietileno Q170A
vPro®Skylake DP, HDMI 2LAN 4COM mSATA, ranura x4
Destacados destacados
• Procesador Intel® Core™ i7/i5/i3/Pentium® de 1151 pines
Plataforma Skylake de sexta generación
Eficiencia energética de bajo voltaje Computación eco-inteligente
• Conjunto de chips Intel® Q170, tecnología Intel® vPro®,
26 carriles HSIO (20 PCIe 3.0)
• Gráficos Intel® HD 530, resolución 4K, DP+HDMI+VGAt+LVDS opcional
• 2 DDR4 SO-DIMM para hasta 16 GB de memoria
• 2 SATA-6Gb/s-RAID, mSATA-6Gb/s
• PCIe x4, 2 MiniPCIe
• LAN de 2 Gigabits
• 4 USB 3.0, 4 USB 2.0
• Sonido de audio 7.1 ALC887
• Adaptador de corriente de 12 V CC o 19 V CC de 60 W o más vataje (certificado por UL/CE/FCC)
• Compatibilidad con sistemas operativos: Windows 7, Windows 8, Windows 10, IoT, Linux
• Aplicación: decodificador, dispositivo de red, señalización digital, punto de venta / quiosco, vigilancia, reproductor AV, IP / PBX, sistema IoT / Edge, etc.
Opciones de CPU
• Procesador Intel® Skylake/Kaby Lake de sexta y séptima generación
• Serie de zócalos LGA1151 con TDP de 35 W a 65 W
• Serie de procesadores Intel® Core™ i7: i7-6700T/7700T (35 W), i7-6700/7700 (65 W)
• Serie de procesadores Intel® Core™ i5: i5-6400T/7400T (35 W), i5-6500T/7500T (35 W), i5-6600/7600 (65 W)
• Serie de procesadores Intel® Core™ i3: i3-6100T/7100T (35 W), i3-6100/7100 (47 W)
• Serie de procesadores Intel® Dual Core Pentium®: G4400T/G4600T (35 W), G4500T/G4560T (35 W), G4500/G4600 (47 W/51 W)
• Serie de procesadores Intel® Celeron®: G3900T/3930T (35 W), G3900/G3930 (51 W)
• Serie de zócalos LGA1151 con TDP de 35 W a 65 W
• Serie de procesadores Intel® Core™ i7: i7-6700T/7700T (35 W), i7-6700/7700 (65 W)
• Serie de procesadores Intel® Core™ i5: i5-6400T/7400T (35 W), i5-6500T/7500T (35 W), i5-6600/7600 (65 W)
• Serie de procesadores Intel® Core™ i3: i3-6100T/7100T (35 W), i3-6100/7100 (47 W)
• Serie de procesadores Intel® Dual Core Pentium®: G4400T/G4600T (35 W), G4500T/G4560T (35 W), G4500/G4600 (47 W/51 W)
• Serie de procesadores Intel® Celeron®: G3900T/3930T (35 W), G3900/G3930 (51 W)
chipset
• Intel® Q170 Express
• Compatible con la tecnología Intel® vPro®
• 26 carriles de alto rendimiento (20 x PCIe 3.0)
• Compatible con la tecnología Intel® vPro®
• 26 carriles de alto rendimiento (20 x PCIe 3.0)
Memoria
• 2 SO-DIMM DDR4
• ECC sin búfer de 2666/2400/2133 MHz (E / S de doble canal)
• Admite hasta 16 GB
• ECC sin búfer de 2666/2400/2133 MHz (E / S de doble canal)
• Admite hasta 16 GB
Gráficos
• Gráficos Intel® HD 530, resolución 4K
• Opción: Gráficos Intel® HD 630, resoluciones 4K
• 1 puerto de gráficos DP, 4K 60 Hz
• 1 x HDMI, compatible con una resolución máxima de 3840x2160 30 Hz Compatible con la versión HDMI 1.4 y HDCP 2.2
• 1 x encabezado VGA
• 1 x encabezado LVDS
• Opción: Gráficos Intel® HD 630, resoluciones 4K
• 1 puerto de gráficos DP, 4K 60 Hz
• 1 x HDMI, compatible con una resolución máxima de 3840x2160 30 Hz Compatible con la versión HDMI 1.4 y HDCP 2.2
• 1 x encabezado VGA
• 1 x encabezado LVDS
Nuestra red
• 2 x LAN Intel® Gigabit (10/100/1000 Mb / s)
• Wake on LAN, compatible con arranque PXE (sin disco)
• Opción: se puede agregar una LAN Gigabit adicional mediante un módulo LAN USB
• Wake on LAN, compatible con arranque PXE (sin disco)
• Opción: se puede agregar una LAN Gigabit adicional mediante un módulo LAN USB
Slots de expansión
• 1 x ranura PCI Express 3.0 x4
• 2 ranura MiniPCIe de tamaño completo (para mSATA)
• 2 ranura MiniPCIe de tamaño completo (para mSATA)
Almacenamiento
• 2 x SATA 6Gb / s admiten RAID 0, 1, 5, 10
• 1 x mSATA 6 Gb / s
• 1 x mSATA 6 Gb / s
Audio
• Realtek® ALC887 de 8 canales (7.1)
• 2 conectores de audio estéreo analógico de 3.5 mm
• 2 conectores de audio estéreo analógico de 3.5 mm
E / S del panel posterior
• 4 puertos USB 3.0
• 1 DP
• 1 x puerto HDMI
• 2 x puertos LAN
• 2 conectores de audio de 3.5 mm
• 1 x conector de alimentación de entrada de CC de 2.5 mm
• 1 DP
• 1 x puerto HDMI
• 2 x puertos LAN
• 2 conectores de audio de 3.5 mm
• 1 x conector de alimentación de entrada de CC de 2.5 mm
E / S interna
• 4 x encabezados USB 2.0
• 4 x encabezados COM en serie
• 1 x encabezado VGA
• 4 x encabezados COM en serie
• 1 x encabezado VGA
Otras E / S
E / S del panel frontal
Función
• 1 cabezal GPIO de 4 pulgadas / 4 salidas
• 1 x encabezado TPM
• 1 x encabezado TPM
BIOS del sistema
• AMI® UEFI 32 MBit / BIOS heredado
• Compatible con perro guardián
• Compatible con perro guardián
Chasis

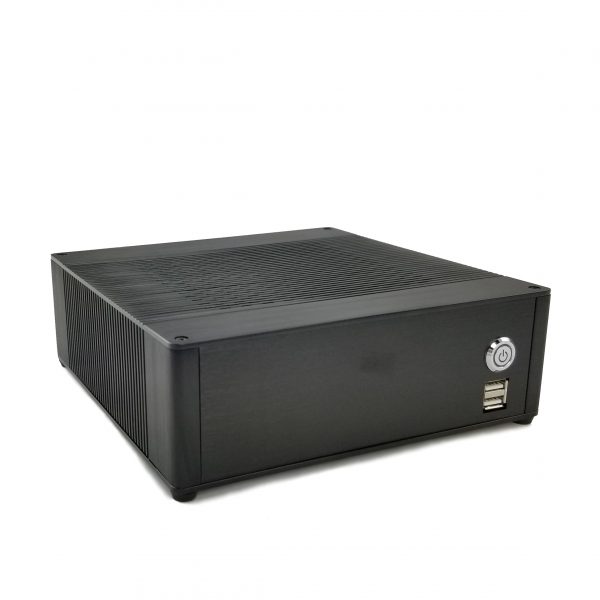

• Chasis de aluminio sin ventilador serie 400R (o chasis i1000 para i1000xxx SKU))
• Dimensiones: Caja 400: 8.1 "(D) x8.1" (W) x2.6 "(H); Caja i1000: 1.55 (L) x7.9 (W) x7.7 (H) pulgadas
• Bahía de unidad: una bahía de unidad de estado sólido / HD de 2.5 "
• PCIe 1x RISER + MiniPCIe + ranuras mSATA opcionales + unidad óptica Slim DVD o Bluray
• Peso del sistema: 3.9 lb (neto) y 6 lb (bruto con embalaje)
• Color: negro como color predeterminado, colores personalizados disponibles con pedido especial
• Admite VESA, soportes de montaje en pared o en rack
• 400B Aluminio 2.6 "H 400A con compartimiento delgado para DVD 400R con ranura RISER Compartimiento intercambiable 400S 2x2.5"

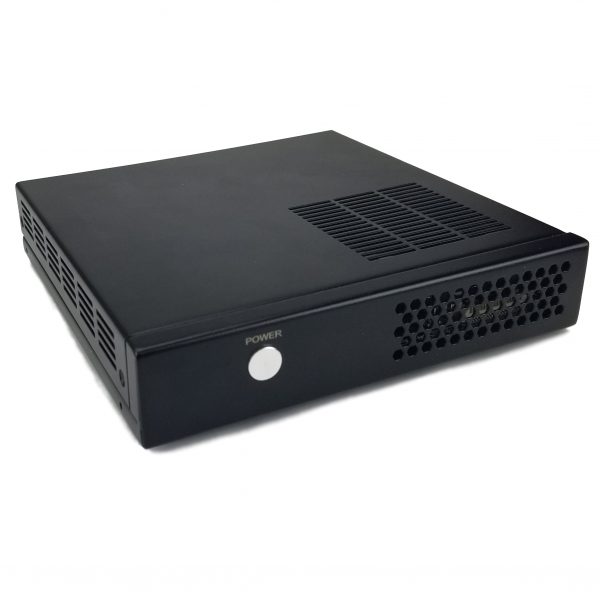

• Opcional: 140D 7 "x7" x1.4 "
• Opcional: factor de forma de aluminio 1000
• Opción: 236F3 sin ventilador
• Dimensiones: Caja 400: 8.1 "(D) x8.1" (W) x2.6 "(H); Caja i1000: 1.55 (L) x7.9 (W) x7.7 (H) pulgadas
• Bahía de unidad: una bahía de unidad de estado sólido / HD de 2.5 "
• PCIe 1x RISER + MiniPCIe + ranuras mSATA opcionales + unidad óptica Slim DVD o Bluray
• Peso del sistema: 3.9 lb (neto) y 6 lb (bruto con embalaje)
• Color: negro como color predeterminado, colores personalizados disponibles con pedido especial
• Admite VESA, soportes de montaje en pared o en rack
• 400B Aluminio 2.6 "H 400A con compartimiento delgado para DVD 400R con ranura RISER Compartimiento intercambiable 400S 2x2.5"
• Opcional: 140D 7 "x7" x1.4 "
• Opcional: factor de forma de aluminio 1000
• Opción: 236F3 sin ventilador
Fuente de alimentación
• Energía: DC12V o DC19V 60W o más vataje Adaptador de corriente Enchufe de 2.5 mm (Certificado UL / CE / FCC)
• Cable de alimentación: cable de alimentación estándar de EE. UU. Incluido, cable de alimentación europeo disponible como opción
• Conformidad con Energy Star, modo inactivo a <1 W
• Cable de alimentación: cable de alimentación estándar de EE. UU. Incluido, cable de alimentación europeo disponible como opción
• Conformidad con Energy Star, modo inactivo a <1 W
Soporte del sistema operativo
• Windows 7, Windows 8, Windows 10, IoT, Linux
Aplicación
• POS/Quiosco, Edge AI, Visual/Vigilancia, Audio/Video PC, Set Top Box, etc.
Medio ambiente
• Temperatura de funcionamiento: 0 a +50 C
• Temperatura de inactividad: -20 a +70 C
• Vibración - En funcionamiento: 9.8 m / s2 (1.0 G) 5 a 500 Hz
• Vibración - Sin funcionamiento: 49 m / s2 (5.0G) 15 a 500Hz
• Choque - En funcionamiento: 3,920 m / s2 (400G) 2ms
• Choque - Sin funcionamiento: 8,820 m / s2 (900G) 1ms
• Humedad relativa de funcionamiento: 8% a 90% (sin condensación)
• Humedad relativa no operativa: 5% a 95% (sin condensación)
• MTBF: 100,000 horas
• Certificación FCC, CE, RoHS
• Temperatura de inactividad: -20 a +70 C
• Vibración - En funcionamiento: 9.8 m / s2 (1.0 G) 5 a 500 Hz
• Vibración - Sin funcionamiento: 49 m / s2 (5.0G) 15 a 500Hz
• Choque - En funcionamiento: 3,920 m / s2 (400G) 2ms
• Choque - Sin funcionamiento: 8,820 m / s2 (900G) 1ms
• Humedad relativa de funcionamiento: 8% a 90% (sin condensación)
• Humedad relativa no operativa: 5% a 95% (sin condensación)
• MTBF: 100,000 horas
• Certificación FCC, CE, RoHS
